Installation Solarthermie – Warmwasser mittels Solar
Im Mai wurde unsere Aufdach-Solarfläche für die Solarthermie zur Warmwassererzeugung montiert. Die Fläche ist 5,02 m² groß und aktuell noch mit Folie bedeckt. In unserer Baubeschreibung wird die Heizungsanlage wie folgt benannt: gasbefeuerte Warmwasserzentralheizung als Kompaktgerät mit integriertem Brauchwasserspeicher, außentemperaturabhängiger Regelung in Brennwerttechnik. Das Fabrikat, beziehungsweise das Gerät als solches, nennt sich Vaillant ecotec plus.

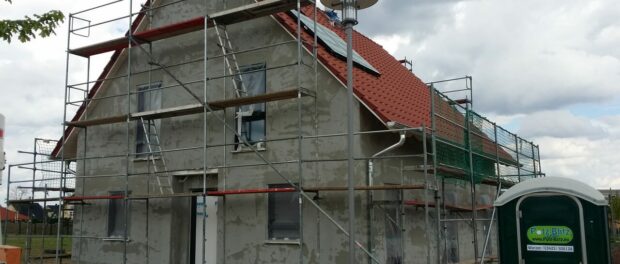

Installation der Aufdachsolarfläche
Die Solarfläche der Heizung ist etwa 5m² groß

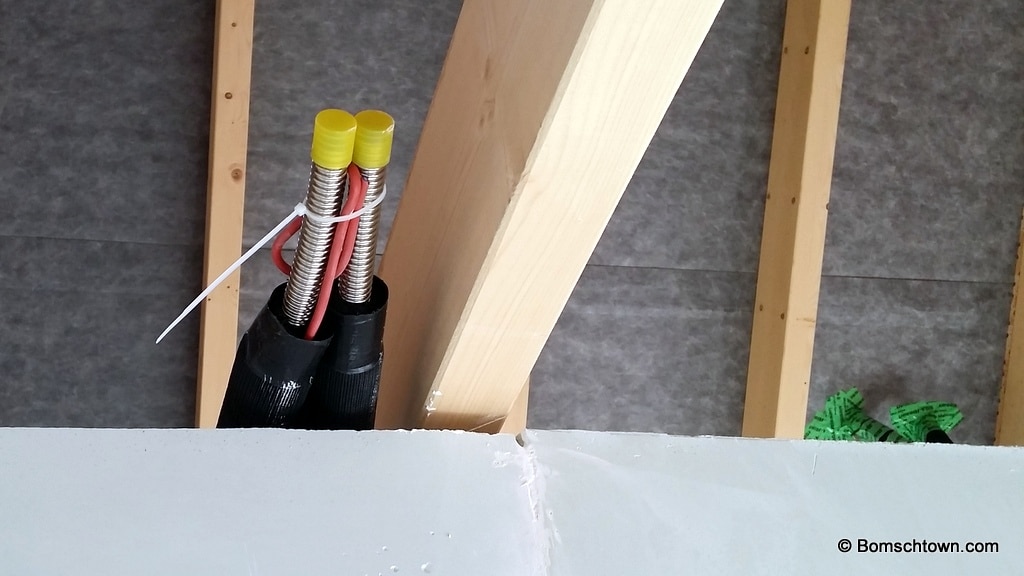

Kabelführung im Inneren der Solarfläche

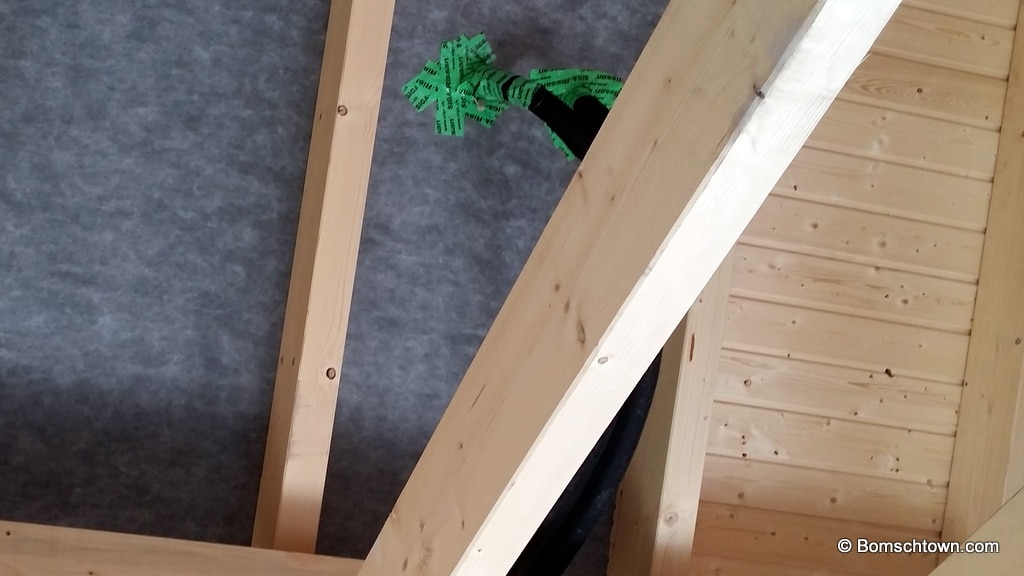

Und das Ende der Kabel
Das darfst du von der Seite erwarten
Vaillant Solarkollektor VFK 145/2 V
Als Solarkollektor wird das Modell VFK 145/2 V verwendet. Die Bruttofläche wird mit 2,51m² angegeben.

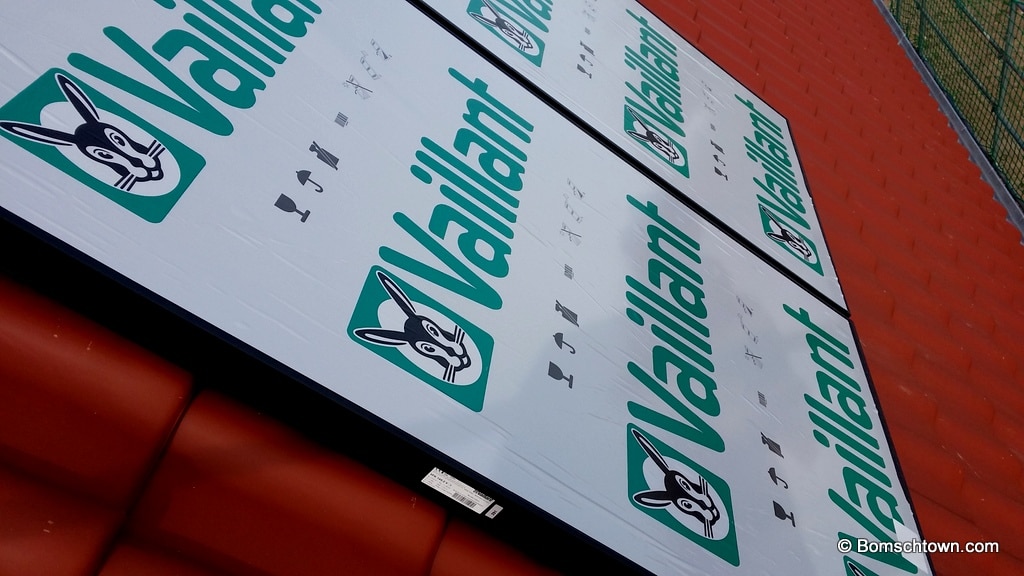

2 Solarpanel von Vaillant
Ein Kollektor besitzt eine Bruttofläche von 2,51 m²
Flachkollektor auroTHERM nennen sich die Panele

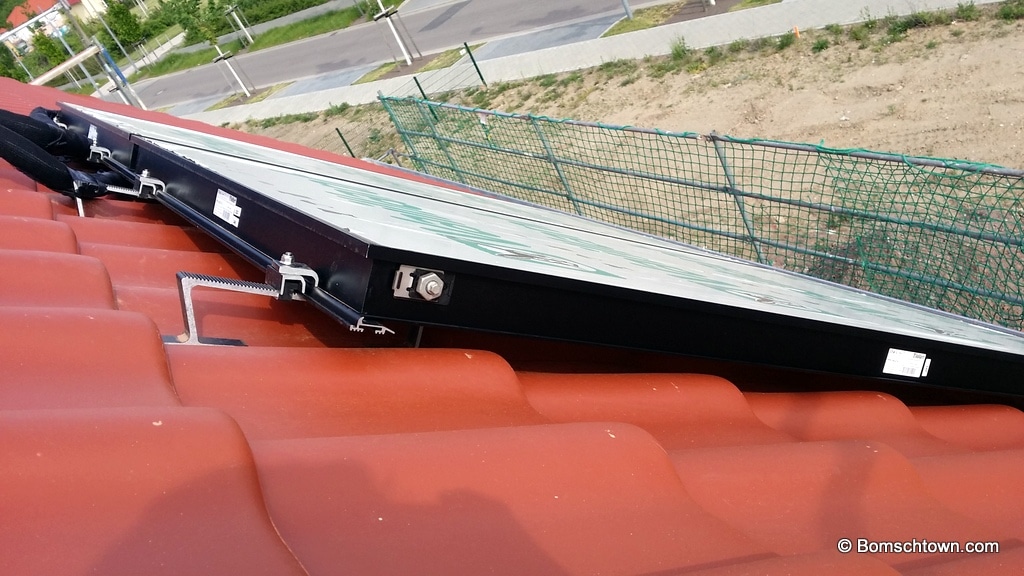

Detailaufnahme der Solarkollektoren
Vaillant VFK 145/2 V Typenschild
Am Typenschild lassen sich die einzelnen Daten des Kollektors ablesen

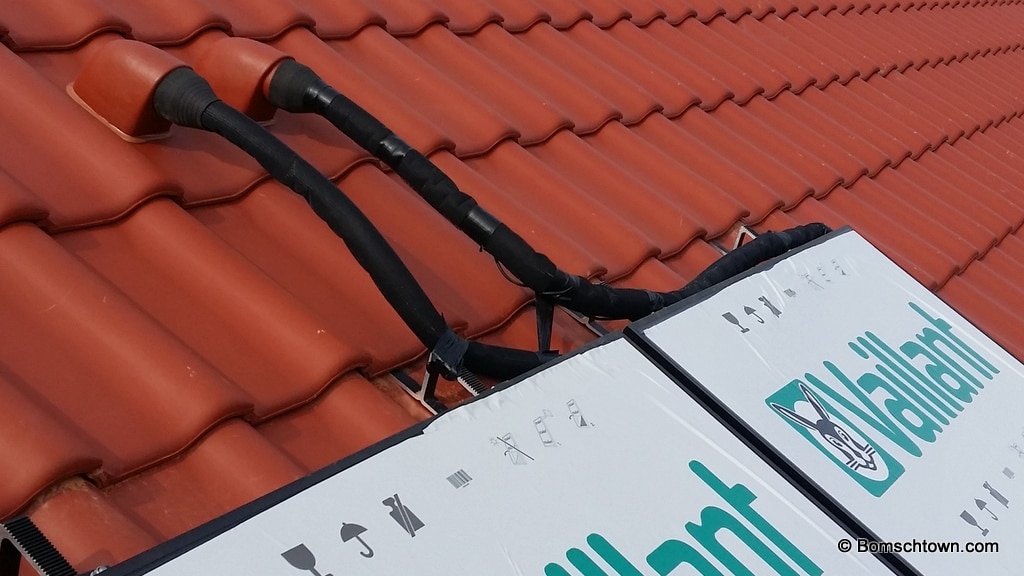

Zwei Dachanschlussziegel wurden verwendet, damit das Kabel ins Haus kommt

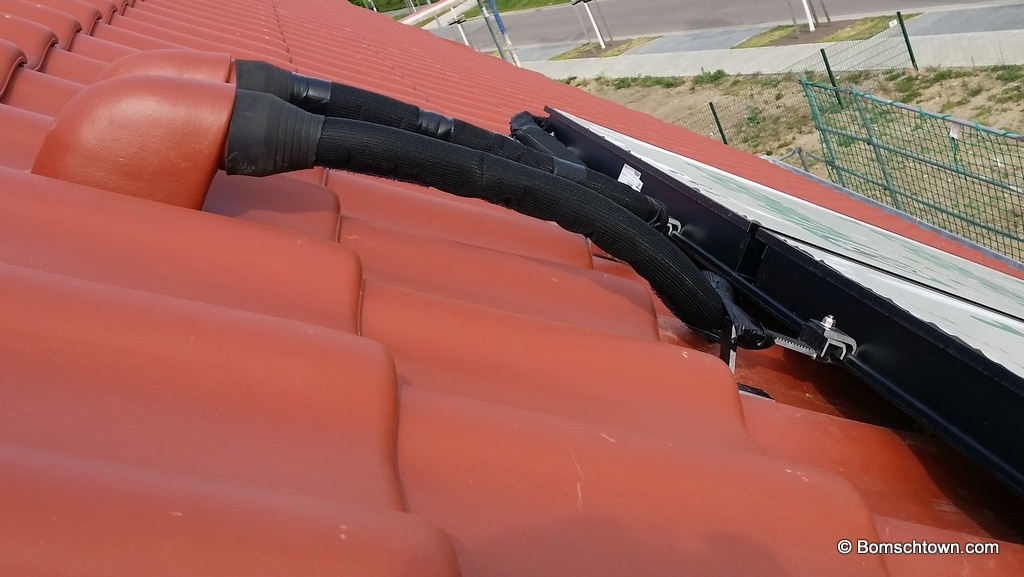

Dachanschluss am oberen Ende des Solarkolektors
Technische Daten Aurotherm VFK
Dem Typenschild des „flat plate collector“ lassen sich folgende Daten entnehmen.
- Ag = 2,51m²
- V durchschnitt = 1,85l (Absorberinhalt)
- m = 38kg
- Q = 1,45 KW
- tstgf = 170°C (Stillstandstemperatur)
- Pmax = 10 bar/100kPa (Betriebsdruck)
- A = 1,23×2,03
Dem Datenblatt auf der Herstellerseite sind weitere Daten zu entnehmen.
Ein Kollektor kostet etwa 762 Euro. Der Wirkungsgrad liegt bei 80 % und der Koeffizient K1 liegt bei 2,414 W/m²K, K2 bei 0,049 W/m²K². Was das bedeutet könnt ihr hier nachlesen. Im Anschluss könnte man die Energiemenge berechnen, die an einem sonnigen Tag entsteht. Oder aber ihr gebt euch mit dem Wissen zufrieden, dass der Flachkollektor besser ist als ein Vakuum-Röhrenkollektor und VFK 154 V das kleinste und damit schwächste Modell der VFK-Reihe ist (siehe Herstellerseite).
Auch Jahre nach der Installation (2021) kann ich euch gar nicht sagen, inwiefern die Warmwasseraufbereitung „sinnvoll“ ist. Wir mussten diese damals ja installieren und hatten wenig Berührungspunkte. Während die Photovoltaikanlage installiert wurde hat der Platz allerdings eine Rolle gespielt. Zum Glück keine entscheidende.
